       陽極質量的好壞直接影響到電解槽的電流效率、陽極消耗以及原鋁質量，預焙陽極配方中粉料約占干料的30%左右，對黏結劑配入量起決定性作用。陽極粉是怎么生產的？預焙陽極磨粉設備選球磨還是雷蒙磨？本文介紹了幾種磨粉設備的形式及優缺點，在建廠前期設備選型時可根據產能、投資預算及工藝流程選擇適合的磨粉設備。

       鋁電解用預焙陽極是由各種粒度組成的煅燒焦、電解返回殘極、成型廢品產生的生碎及石油焦粉料經過在一定溫度下混捏、成型、焙燒等生產工序生產形成的一種各向異性的產品。因此各種粒度組成的適宜性與顆粒間隙的有效性填充是生產鋁用預焙陽極的核心所在，是生產優質陽極的關鍵。其中在陽極配方中，由于粉料約占干料的30%左右，但其表面積卻占總混合料表面積的90%以上，對黏結劑配入量起決定性作用，因此粉料是影響預焙陽極生產的一個關鍵性因素。根據傳統的認識，粉料在預焙陽極生產過程中主要起兩個方面的作用；一是填充各煅燒焦組成顆粒間的空隙，二是利用其大的比表面積吸附黏結劑，在各種顆粒間起到黏結的橋梁作用。目前的研究表明，在炭素電極的生產過程中把各種粒級骨料黏結在一起的不是瀝青，而是瀝青與粉料組成的具有一定結構的膠料。

       在整個預焙陽極的結構中，粉料與瀝青形成的膠料成為陽極的整體，忽視粉料作用就生產不出優質陽極，粉料是預焙陽極體系的重要組成部分。目前碳素廠生產預焙陽極粉料的磨粉設備主要有雷蒙磨、球磨機和立式磨粉機。

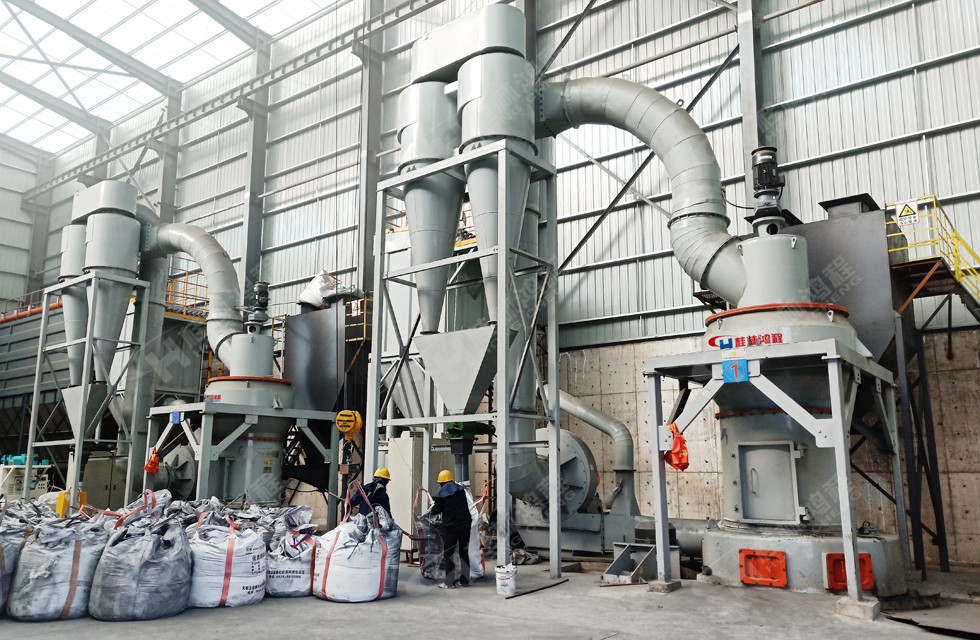

5R炭素生產雷蒙磨

 一、雷蒙磨系統

1、系統組成：主要包括給料機、雷蒙磨、分級機、旋風收集器、布袋除塵器、鼓風機、引風機等。

2、雷蒙磨結構特點：雷蒙磨是借助于懸掛在中心軸上的懸輥，在高速旋轉時產生的擠壓和研磨作用而對煅后焦進行破碎的。主要結構：在電動機帶動的傘齒輪上固定一個中心軸，中心軸的插花加上懸掛著三個、四個或五個磨輥，它既能繞中心豎軸旋轉，也可自轉。

3、雷蒙磨生產預焙陽極粉工藝：給料機將煅后焦均勻定量連續地送入主機研磨室內進行研磨，研磨后的粉料隨風機氣流上升，經分級機進行分級，符合細度要求的粉料隨氣流經管道進入旋風收集器內，進行分離收集，再經卸料閥排出至粉料倉即為成品粉料。氣流由旋風收集器上端回風管送入鼓風機，該機整個氣流系統是密閉循環的，并且是在正負壓狀態流動的。 在研磨室內因煅后焦中有一定的含水量，研磨時產生熱量導致磨室內氣體蒸發改變了氣流量，且整機各管道結合處密封不嚴，外界氣體被吸入，使循環氣流風量增加，為此通過調整引風機和主機間的風量調節閥來達到氣流的平衡，并將多余的氣體導入布袋除塵器內，把多余氣體帶入的粉塵收集下來，多余氣體凈化后排入大氣。

4、優缺點：雷蒙磨整機為立式結構，其特征是占地面積小成套性強，能獨立自成一個生產體系，具有運轉可靠、噪音小、產品粒度均勻、消耗能量較小等優點；但存在機件加工困難、對金屬敏感性大、磨輥和鏟刀需經常修理、小時產能小等缺點。影響因素主要有主機轉速、設備情況、操作情況、風量大小、物料性質等。

二、球磨系統

1、系統組成：主要包括皮帶秤、風掃式球磨機、動態分選器、布袋除塵器、引風機等。

2、風掃式球磨機結構特點：風掃式球磨機是依靠轉動的圓筒把鋼球帶到一定的高度而落下，把加入的物料擊碎。同時物料和襯板間的研磨作用也可使物料粉碎。主要結構包括：一個用厚鋼板做成的圓筒，兩端裝有空心的軸頸，其余用鋼板封嚴，鋼筒內部加了襯板，為了把鋼球帶到適當的高度襯板常做成凸凹不平的形狀。

3、工藝過程 ：皮帶秤將煅后焦均勻定量連續地送入球磨機進行粉磨，磨細后的物料隨氣流進入動態分選器分選，不合格物料返回磨機重磨，細度合格的粉料由氣體攜帶進入布袋收塵器，經布袋收塵器收集后進入粉料倉，氣流經布袋收塵器過濾后由引風機排入大氣。

4、優缺點：風掃式球磨機為臥式結構，其特征是成套性強，能獨立自成一個生產體系，運轉可靠、產能大，產品粒度均勻、消耗能量較?。坏嬖谝r板需經常修理更換、噪音較大、生產過程中影響因素較多等缺點。影響因素主要有球磨機轉速、鋼球大小、裝球量及大小球的比例、襯板類型、物料性質等。大部分的影響因素不能在運行的過程中進行調整，結果降低設備的運行能力僅達理論運行能力的60%～90%。對于產品的調整工作不得不在設備停產期間進行。這種不連續的運行過程，不僅造成了時間的損失而且也造成了產品的質量問題，最終影響陽極的質量。

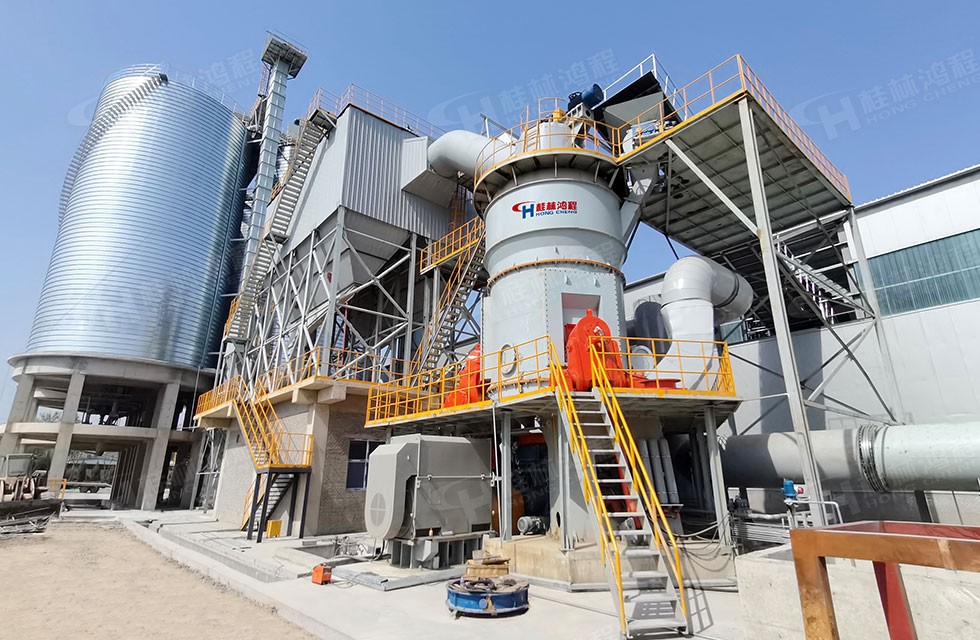

炭素立磨

三、立磨系統

1、系統組成：主要包括皮帶秤、立式磨粉機、分選器、布袋除塵器、引風機等。

2、立式磨粉機結構特點：立式磨粉機是在一個單元內完成研磨、分級、連續運行的磨粉設備。磁軛和下磨環靠一個齒輪帶動不停旋轉。兩個研磨球沿著上磨環和下磨環的研磨軌道運行、轉動，煅后焦在離心力作用下移動到研磨球之間接受研磨。

3、炭素立磨生產工藝流程：煅后焦從磨粉機中部加入，落到旋轉的磨機磁軛上，在離心力作用下移動到研磨球之間接受研磨，研磨后的物料移動到研磨元件的外圍，借助于離心力離開研磨區，由一個向上的氣流輸送到集成動態高效分選器。在分選器中大的粒子被分離，并被返回到研磨區重新研磨，而達到要求的粉料在風力系統的作用下由磨粉機上部排出進入布袋收塵器，經布袋收塵器收集后進入粉料倉，氣流經布袋收塵器過濾后經引風機排入大氣。

4、優缺點：本系統和傳統的筒形球磨機相比，所占車間面積較小，而且噪音小。由于研磨部件的壽命更長，減少了維修次數，同時耐磨的研磨部件減少了細粉中的金屬雜質，細粉中的鐵含量降低，球磨機中鐵含量從200ppm下降到60ppm

       結論：粉料作為預焙陽極的主要原料是影響預焙陽極質量的一個關鍵因素；不同的磨粉設備，生產的粉料質量略有差異；建廠前期設備選型時可根據產能、投資預算及工藝流程選擇適合的磨粉設備。桂林鴻程作為炭素磨粉機生產廠家，我們生產的5R炭素生產雷蒙磨、HLM炭素立磨等設備在預焙陽機生產中得到了廣泛的應用，有著豐富的案例經驗，如果您有相關需求，歡迎給我們來電了解設備詳情，聯系電話：18878317066 蔣工。
